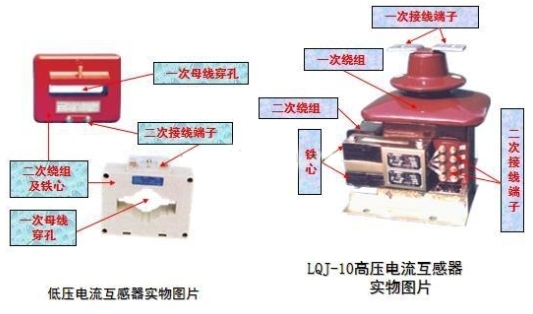

電流互感器作用是將一次回路的大電流變換為二次回路的小電流，供給測量外表和繼電保護設備用的電流電源。電流互感器二次側電流均為5A。電流互感器按原繞組的匝數分為單匝(母線式、芯柱式、套管式)和多匝(線圈式、線環式、串級式);按絕緣方式分為瓷絕緣、澆注絕緣、樹脂澆注等;按一次電壓分為高壓和低壓兩大類;按用處分為測量用和保護用兩類;按準確度等級分為0.1、0.2、0.5、1.0、3.0、10等。電流互感器外形如圖示。

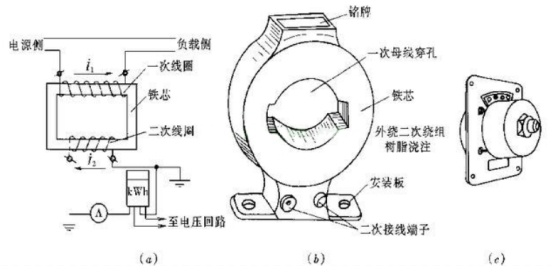

電流互感器內電流原理電路;(b)0.5kv; (C)10kV

電流互感器一般安裝在成套配電柜、金屬構架上，也可安裝在母線穿過墻面或樓板處。電流互感器可直接用根底螺栓固定在墻面或樓板上，或許用角鋼做成矩形結構埋入墻面或樓板中，將與結構相同巨細的鐵板用螺栓固定在結構上，再將電流互感器固定在鋼板上。電流互感器二次側禁止開路。
